安全警告与注意事项
1. 此烧录器仅适配精通公司开发的产品，严禁用于其它产品烧录；
2. 烧录程序必须匹配目标产品，否则可能导致目标产品烧毁；
3. 芯片烧录过程中严禁断电，否则可能导致目标产品烧毁；
4. 禁止在潮湿、粉尘、强电磁干扰环境长期使用；
5. 请勿自行拆卸外壳、改动内部电路，私自拆机丧失保修；
6. 静电敏感！操作前做好防静电措施（防静电手环/防静电工作台）；
7. 设备工作环境温度：0℃~+45℃，避免阳光直晒。
8. 供电口为USB口Type-C供电，供电设备电压必须符合Type-C标准供电电压；
9. 供电为香蕉头接口供电时，严禁正负极接错，且供电电压需要满足电压在10V~16V范围；
产品概要
【型号：GEN-FL-V1通用离线器】
此产品出厂固件为<领克08-混动>天幕程序。如需要烧录其它项目程序需要联系精通获取固件，更新固件后才能用于其它项目。
如需更换离线烧录器中已下载的程序、应用于其他项目，请至浙江精通自控公司官方网站进行查询：
硬件接口定义

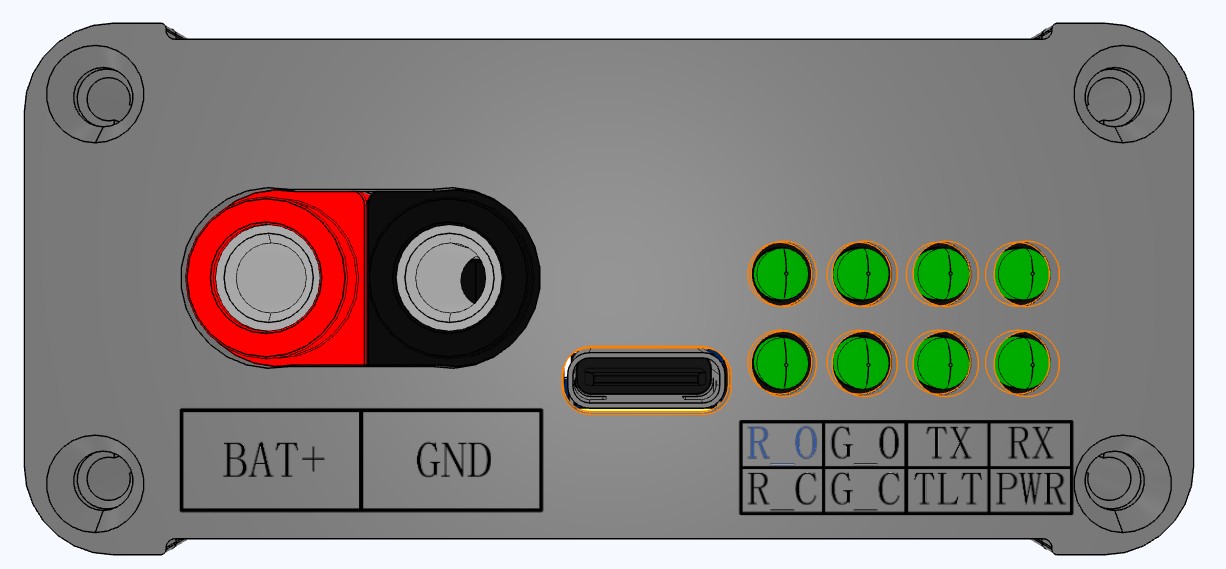

图1 烧录器输入接口
Type-C USB：连接电脑上位机/供电；
BAT+：12V电源正极输入；
GND：12V电源负极输入；

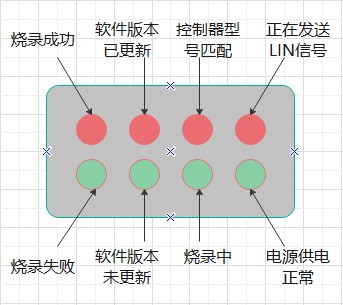

LED指示灯：屏幕显示异常可通过状态指示灯查看状态；

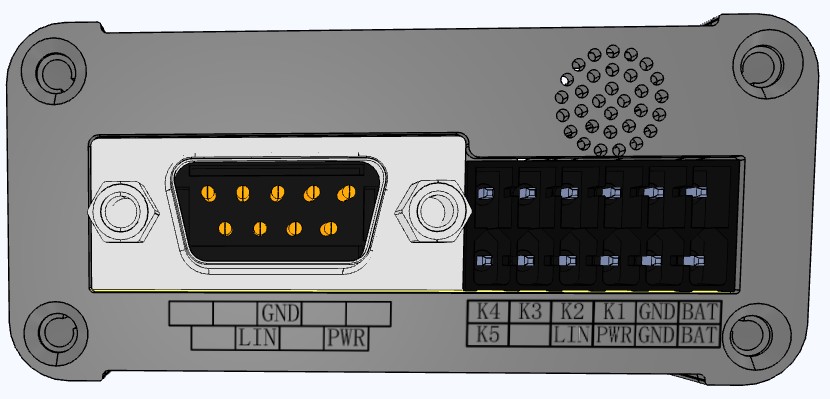

图2 烧录器输出接口
DB9（左侧）：通过专用线束连接目标设备；
通用快速接口（右侧）：无专用线束时可以通过通用快速接口快速连接，也可连接产线PLC实现自动烧录；
表格1 通用快速接口PIN脚定义
| 引脚编号 No. | 引脚名称 PIN Name | 引脚功能 |
| 1 | BAT | 电源口 |
| 2 | GND | 地线 |
| 3 | K1 | 外接按键1 |
| 4 | K2 | 外接按键2 |
| 5 | K3 | 外接按键3 |
| 6 | K4 | 外接按键4 |
| 7 | BAT | 电源口 |
| 7 | GND | 地线 |
| 9 | PWR | 烧录电源口 |
| 10 | LIN | LIN通讯接口 |
| 11 | ||
| 12 | K5 | 外接按键5 |
使用步骤

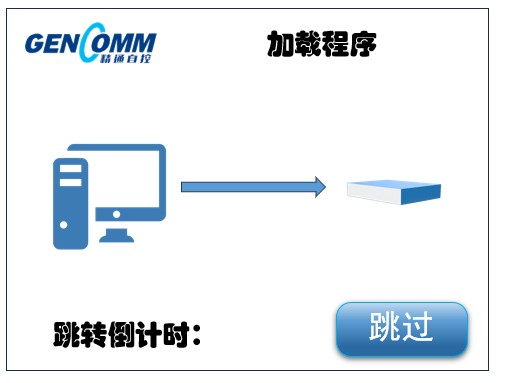

STEP 1：将离线烧录器侧面的LIN接口通过线束连接待更新控制器，将电源（充电头、充电宝等）通过USB Type-C数据线连接至离线烧录器，等待屏幕亮起，显示跳转倒计时：

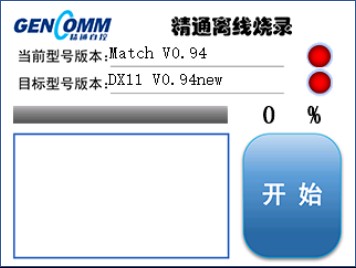

STEP 2：屏幕点击“跳过”按钮，进入正式烧录页面：
检查目标型号版本信息是否正确，检查当前型号版本是否正确。
STEP 3：屏幕点击"开始"按钮，等待烧录完成。
当烧录成功时：
1. 蜂鸣器短鸣，进度条显示100%
2. 屏幕文本框最后一条显示"Boot Success！"
3. 侧面LED第一排4个红灯一同亮起
4. 屏幕右上角2个LED图标显示绿灯
完成烧录。
常见问题说明
| 故障现象 | 原因说明 |
| 屏幕不亮 | USB口供电不正常或电源电压过低 |
| 当前型号版本显示"Mismatch" | 控制器非<领克08-混动>天幕控制器 |
| 当前型号版本显示"No response" | 控制器和离线烧录器未正确连接，或此控制器内无程序 |
| 目标型号版本错误 | 离线烧录器固件非<领克08-混动>天幕程序 |
| 点击开始后蜂鸣器长鸣 | 烧录失败且离线烧录器和控制器断开了连接 |
| 点击开始后无反应 | 控制器已更新完成，或内部屏幕串口线脱落 |
包装清单
烧录主机 ×1
Type-C 数据线 ×1
DX11-A1烧录专用线束 ×1
产品说明书 ×1
通用快速接口插头 ×1
